ETA UGM Modulo Satellite

Il modulo di consegna di ETA è la soluzione professionale per microreti private e commerciali. È adatto non solo a costruzioni nuove bensì, in particolare, alla ristrutturazione rapida ed economica di edifici senza caldaie proprie.

Il primo circuito di riscaldamento e il caricamento dell‘acqua calda sanitaria sono integrati nel modulo e funzionano con una sola pompa di riscaldamento ad alta efficienza. Il sistema modulare ETA e la regolazione ETA-touch consentono inoltre qualsiasi altra soluzione, per cui gli impianti possono essere organizzati in modo personalizzato. Che si desideri sostituire la vecchia caldaia a gasolio o pianificare una casa solare, tutto è possibile!

Installazione rapida
I componenti necessari per la gestione di qualsiasi rete di teleriscaldamento a corto e a lungo raggio sono già montati e anche già cablati. Ciò garantisce sin dall‘inizio un funzionamento privo di complicazioni. Ovviamente è già previsto lo spazio per un contatore di calore per la fattura energetica. Il contatore può essere fornito da ETA, così come un set di tubazioni per più di un circuito di riscaldamento.


Dépliant

ETA UGM in dettaglio

Dati tecnici

  • Perdita di pressione modulo primario
  • Riscaldamento a pavimento 13 kW; 75/33 °C; 0,3 m³/h = 0,9 mWs
  • Riscaldamento con radiatori 25 kW; 75/50 °C; 0,9 m³/h = 2,3 mWs
  • Prevalenze residue libere modulo secondario
  • Riscaldamento a pavimento 13 kW; 35/28 °C; 1,6 m³/h = 1,7 mWs
  • Riscaldamento con radiatori 25 kW; 65/50 °C; 1,1 m³/h = 4,3 mWs
  • Diametri nominali rubinetti a sfera di collegamento DN 20 (3/4“) fi lett atura interna
  • Dimensioni esterne calotta di plastica A=600 mm, L=400 mm, P=190 mm

Fornitura

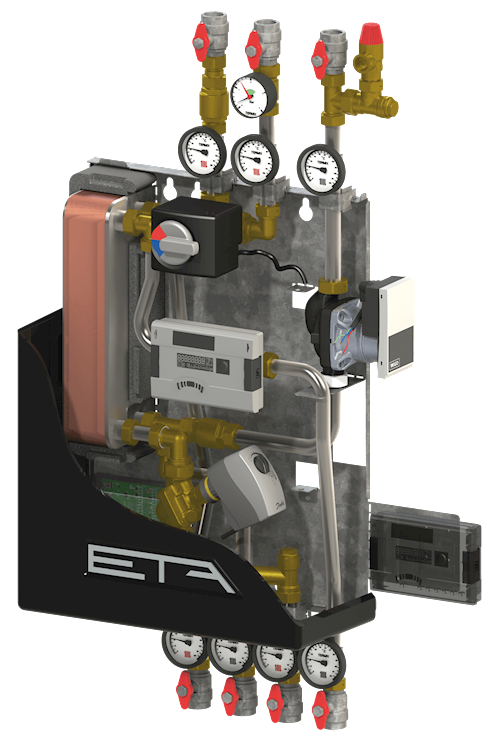

Il modulo viene fornito come unità unica già montata su una piastra di montaggio e contiene i seguenti elementi: scambiatore di calore a piastre MicroPlate®

Lato primario:
valvola di teleriscaldamento con limitazione della portata indipendente dalla pressione mediante
regolazione della pressione differenziale Kvs=2,5
azionatore con regolazione costante e indicazione
di esercizio atti va per una precisa regolazione della temperatura
adattatore e raccordo a T per contatore di calore e relativa sonda di mandata (disponibile come accessorio)
tubazione in acciaio inox con guarnizione piatta, paraspruzzi, rubinetti a sfera DN 20

Lato secondario:
pompa altamente efficiente, a scelta per funzionamento a pressione differenziale o a pressione costante e con funzione di sfiato WILO
Yonos Para 15/6 con valvola di ritegno come freno a gravità miscelatore di commutazione e valvola di ritegno come freno a gravità per il caricamento del
boiler ACS
valvola di sicurezza 3 bar e di collegamento per un vaso di espansione a membrana, collegamenti definiti per ulteriori utenze ad aspirazione (set di tubi o set di collegamento disponibile come accessorio)
sonde di temperatura Clip-on a reazione rapida con graffe di acciaio inox per il rilevamento della temperatura di mandata
tubazione in acciaio inox con guarnizione piatta,
rubinetti a sfera DN 20

Regolazione con spina Schuko:
i componenti all‘interno del modulo sono già cablati. 1 sonda esterna* e 1 sonda a immersione*.
Unità di comando touchscreen con interfaccia Ehernet Regolazione già cablata con 5 ingressi sonda disponibili e predisposizione per scheda
MBUS per la visualizzazione di contatori di calore mediante interfaccia adatta
*imballaggio a parte
