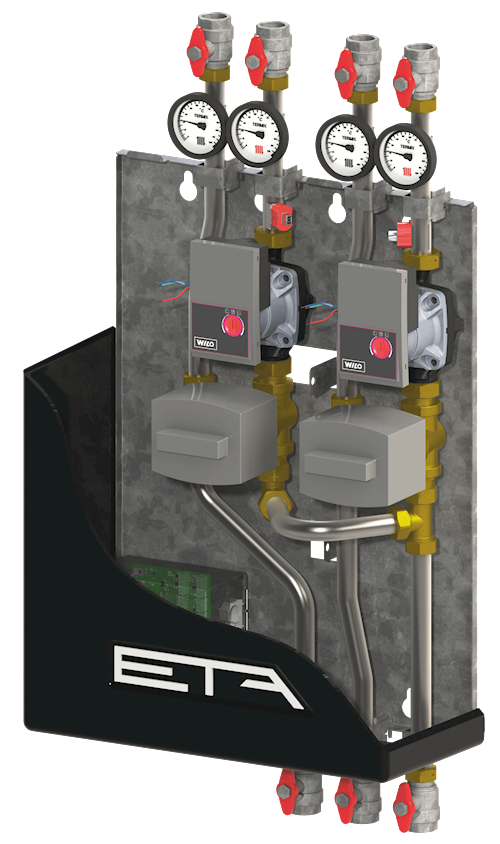

ETA MKM Modulo Gruppo di Rilancio

Il modulo del circuito miscelato è un sistema già completamente cablato per due circuiti di riscaldamento.
L‘installazione è un gioco da ragazzi!

Così rapida può essere l‘installazione di un intero sistema: con appena una presa e una linea dati, avete la distribuzione del calore sott o controllo. Il modulo del circuito miscelato ETA è adatto a tutti i tipi di distribuzione del calore, ossia tanto riscaldamento a superfici o mediante radiatori quanto aerotermi. Il modulo del circuito miscelato ETA per 2 circuiti di riscaldamento miscelati consente di risparmiare molto tempo e denaro nell‘installazione, poiché non è necessario posare cavi di sonde, pompe e miscelatori. Tutti i componenti sono collegati alla regolazione già integrata e funzionano in modo sicuro, poiché il sistema viene sottoposto a prove approfondite da parte di ETA già in fase di produzione.

Tecnologia di qualità
Due collegamenti di ritorno separati assicurano che, per ogni livello di temperatura dei singoli circuiti di riscaldamento, la stratificazione avvenga esattamente nel punto corretto del puffer.

Due pompe altamente efficienti a risparmio d‘energia soddisfano le direttive europee e i requisiti degli enti
sovvenzionatori.

Un pacchetto pregiato
Il modulo dispone di una tubazione in acciaio inox con guarnizioni piatte e dispositivi di regolazione e
misurazione di qualità. Esternamente, con la sua calotta di plastica nera lucida di buona qualità ha l‘aspetto di un elemento di design.

Regolazione ideale
Con una sola tubazione di collegamento alla regolazione ETA-touch, avrete il comfort di un‘interfaccia
perfettamente visualizzata con comando a distanza attraverso internet. Avrete così sott o controllo l‘intero sistema di riscaldamento da qualsiasi luogo, mediante tablet, cellulare o PC.


Dépliant

ETA MKM in dettaglio

Dati tecnici

  • Prevalenze residue libere per ogni pompa (lato aspirazione + lato pressione)
  • Riscaldamento a pavimento 15 kW; 35/28 °C; 1,9 m³/h = 2,2 mWs
  • Riscaldamento con radiatori 45 kW; 65/45 °C; 2,0 m³/h = 1,7 mWs
  • Diametri nominali rubinetti a sfera di collegamento DN 20 (3/4“) filettatura interna
  • Dimensioni esterne calotta di plastica A=600 mm, L=400 mm, P=190 mm

Fornitura
Il modulo viene fornito come unità unica già montata su una piastra di montaggio e contiene i seguenti
elementi: 2 circuiti di riscaldamento miscelati con una pompa ad alta efficienza ciascuno a scelta per funzionamento a pressione differenziale o a pressione costante e funzione di sfiato WILO Yonos Para 15/6
miscelatore di riscaldamento con perdite ridottissime e indicazione ben visibile della posizione della valvola KV=6
azionatore con regolazione costante e indicazione di esercizio atti va per una precisa regolazione della temperatura sonde di temperatura Clip-on a reazione rapida con graffe di acciaio inox
termometro per determinare rapidamente la temperatura locale di mandata e ritorno
rubinetti a sfera di collegamento DN 20 (3/4“) filettatura interna

Regolazione con spina Schuko
i componenti all‘interno del modulo sono già cablati. Linea CAN bus L=10 m per il collegamento alla regolazione della caldaia ETA (fornita in imballaggio a parte) Regolazione già cablata con 4 ingressi sonda disponibili e predisposizione per scheda MBUS per la visualizzazione di contatori di calore mediante interfaccia adatta
