Modulo acqua calda sanitaria ETA FWM-E

Il modulo acqua calda sanitaria mette sempre a disposizione acqua potabile preparata igienicamente.

Montaggio facile e con poco ingombro

Il modulo acqua calda sanitaria ETA ha bisogno di poco spazio e può essere montato direttamente sul puffer o sulla parete. I lavori di montaggio si riducono al minimo, poiché tutti i componenti sono già assemblati e cablati. Bisogna solo cablare il collegamento elettrico e la linea bus verso la regolazione ETA-touch e collegare le sonde del puffer alla scheda del modulo. Anche i lavori di cablaggio si riducono al minimo. Basta tagliare i tubi alla lunghezza corretta e collegarli a pressione.

Se non disponete una regolazione ETA ma vi piace il nostro modulo acqua calda sanitaria, nessun problema. Funziona anche senza touchscreen. Basta regolare la temperatura desiderata con una manopola e utilizzare la circolazione mediante la funzione Autoloop di ETA.

Funzionamento economico

La pompa ad alta efficienza viene attivata solo se avete effettivamente bisogno di acqua calda. Viene mantenuto il numero di giri più basso possibile in funzione della temperatura desiderata. Dato che non viene preparata acqua calda di riserva, non si verificano neppure perdite di calore. Grazie al buon isolamento del modulo e del puffer e alle tubazioni estremamente corte, sono praticamente escluse.




Dépliant

ACS FWM-E in dettaglio

  • Soddisfa la norma DIN DVGW o ÖNORM B5014-4
  • Potenza di prelievo 33 l/min. a 45 °C con temperatura puffer di 60 °C
  • Diametri nominali rubinetti a sfera di collegamento DN 20 (3/4“) diametro interno
  • Diametri nominali rubinetti a sfera di collegamento A=600 mm, L=400 mm, P=190 mm
  • Possibilità di collegamento a cascata per potenze di prelievo maggiori

Fornitura

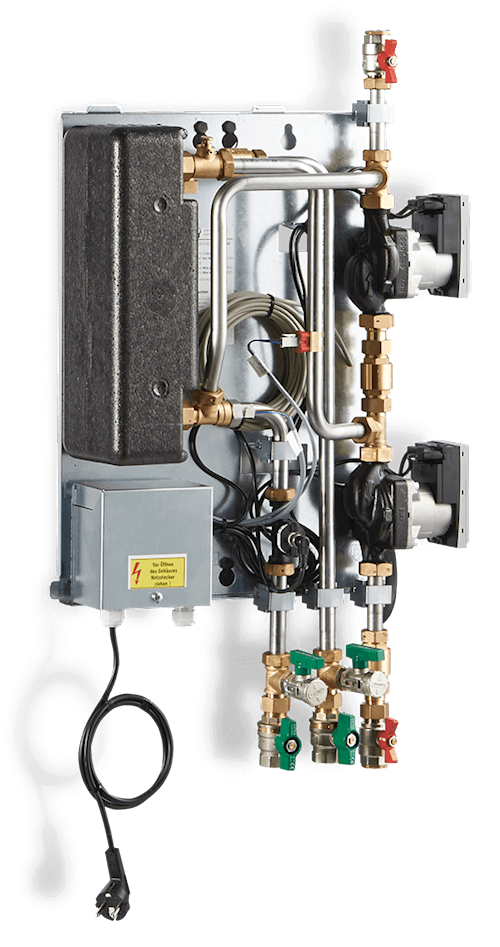

Il modulo viene fornito come unità unica già montata su una piastra di montaggio e contiene i seguenti
elementi: scambiatore di calore a piastre MicroPlate®

Lato riscaldamento
pompa altamente efficiente con regolazione del numero di giri per acqua calda con valvola di ritegno
pompa altamente efficiente con regolazione del numero di giri per protezione anti calcare con valvola di ritegno
valvola di sfiato (manuale)
rubinetti a sfera di collegamento DN 20 (3/4“)
filettatura interna

Lato acqua
sensore di portata per il rilevamento della quantità di prelievo momentanea
valvola di ritegno e collegamento di circolazione
rubinetti a sfera di risciacquo DN 15 (1/2“)
rubinetti a sfera di collegamento DN 20 (3/4“)
filettatura interna a norma DIN DVGW o ÖNORM
B5014-3 collegamento definito per set di circolazione

Regolazione con spina Schuko
i componenti all‘interno delmodulo sono già cablati.
Linea CAN bus L=10 m per il collegamento alla regolazione caldaia ETA (fornita in imballaggio a parte)
regolazione già cablata (fornitura), 3 sonde libere per event. collegamento sonda puffer + uscita per set di circolazione.
